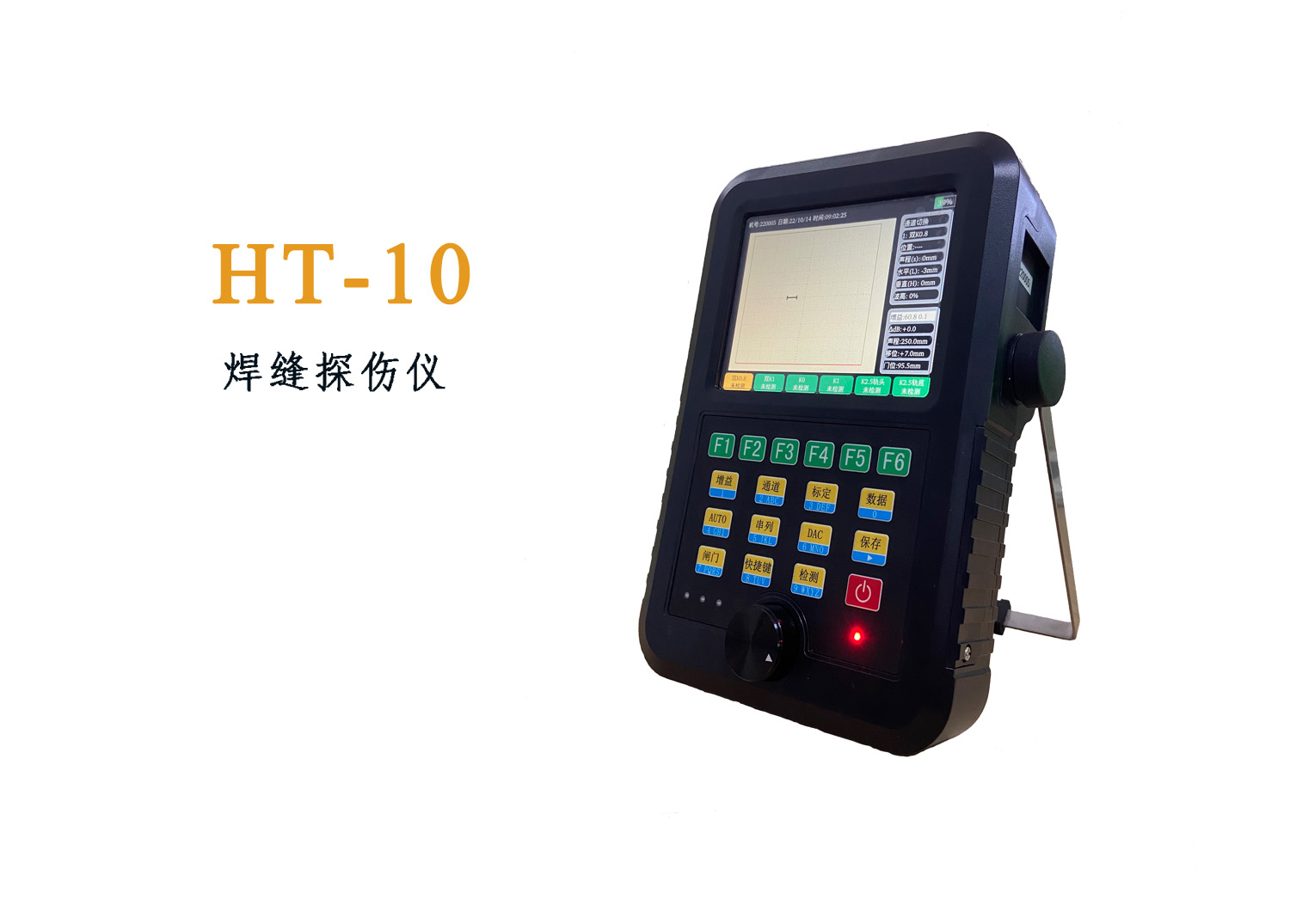

焊缝探伤仪HT-10

产品介绍

概述：

产品符合JB/T10061-1999 《A型脉冲式超声波探伤仪通用技术条件》及EN12668:2010标准、《钢轨焊接通用技术条件》（TB／T1632.1—2014）技术要求。跟通用探伤仪相比，有3个通道并行工作，可以全程记录并在电脑上回放。比9D和9C仪器更加轻便。



技术参数：

水平线性误差≤2%。

动态范围≥26dB。

灵敏度余量≥55dB。

直探头分辨力≥26dB。

工作频率，宽带0.5-15MHZ，窄带1.5-3MHZ。

脉冲重复频率25～800 Hz，自动调节方式。

脉冲移位：-7.5～3000µs。



产品特点：

l 配5.7寸以上高亮度彩色液晶显示器，分辨率不小于640*480，高亮彩色TFT显示屏，能适应日光下作业的环境，不同通道A显波形使用不同颜色显示，界面友好，便于用户区分观察。

l 机身小巧精致，方便携带，自重不超过1.5Kg，防水防潮，锂电池供电，电池充满电后仪器工作不少于8小时。

l 仪器配置视频采集系统，A扫波形连续存储时，同步进行视频录像，录像功能的开启、结束、数据存储等所有操作由仪器端控制完成。外置视频采集系统需安装专用数据采集软件，具备军用级别防水、防尘、防摔的三防功能；配套摄像支架，便携易调节，可便捷的固定在钢轨上，能根据钢轨焊缝检测部位快速调节摄像位置，保障每次钢轨焊缝检测摄像图像的一致性。

l 仪器具有阵列式扫查功能，配套扫查架。

l 仪器内置不少于8G内存，视频采集系统内置不少于16g内存，内存卡容量满足连续作业五天以上任务数量数据储存。存储数据可使用 U盘进行导出。仪器有自检、探伤图形存储和回放、探伤数据打印功能，同时提供数据网络传输接口，配备SD卡插口、USB口，可实现与计算机及U盘的通讯、检测数据转存、检测数据自动化上传等功能。

l 仪器端A扫波形连续数据记录，采用后台记录模式，录制过程中可调节探伤灵敏度、闸门，可切换各个超声探伤通道，不能影响现场探伤的连续性，不占用正常波形、参数、探伤结果显示区。

l 可通过专业数据回放管理软件对现场记录的焊缝探伤波形数据、视频数据和作业信息进行管理、查询、统计，生成输出各类报表。回放管理软件自带数据库功能，可根据关键词查询对应现场数据。

l 探伤仪器手柄全部套用绝缘材料。

l 使用寿命6年以上。

l 三通道同时工作，使用户不用频繁更换探头，方便用户切换不同通道。

l  GPS定位功能，可在回放软件中看到当天作业轨迹和每个接头的GPS值。

l DAC曲线功能。

l 自动增益。
